产品 > 疏水阀

蒸汽疏水阀是蒸汽系统中用来承担和输送蒸汽时,可以排出冷凝水、空气和其他不凝结气体的自动阀。不同类型的疏水阀可以满足各种苛刻、重要的任务需求。Watson McDaniel生产适合于各种工况的全尺寸和全型号的疏水阀。

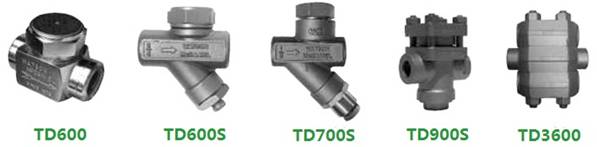

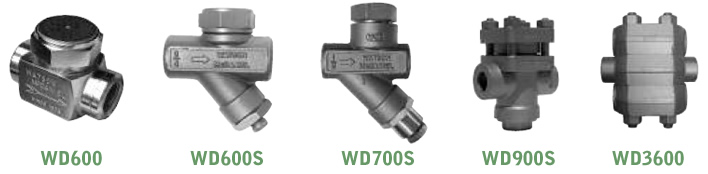

热动力疏水阀


热动力蒸汽疏水阀是通过一个运用闪蒸汽热动力特性的可循环开关工艺进行工作的。阀体内唯一的运动部件是一个可上下移动的循环式阀片。当有冷凝水进入,阀片开启,冷凝水可顺利排出;而蒸汽进入后,阀片则紧紧闭合。通常用于蒸汽主管线和蒸汽供应管线,它结构坚固,并且只有一个移动部件,耐水锤,垂直安装可以防冻。热动力式蒸汽疏水阀只可以排放少量空气,因此并不适用于工艺应用。

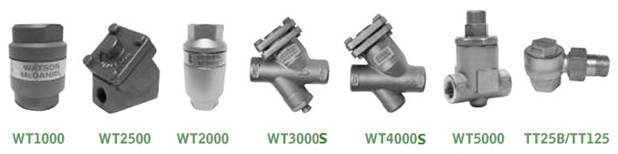

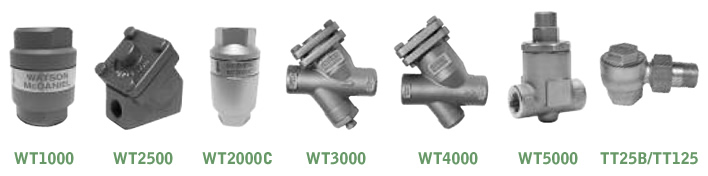

热静力疏水阀


波纹管式热静力疏水阀使用一个填充液体的热元件进行工作,热元件遵循热胀冷缩原则。温度升高时,液体汽化膨胀,令波纹管将阀关闭。温度下降时,液体冷凝并收缩,波纹管控制阀门开启。该系列疏水阀可提供超强的空气处理能力,可用于蒸汽主管线、伴热管线和工艺应用。热元件最主要的优点在于,在开启负时,疏水阀处于开放位置,可以快速的从系统中排出冷凝水及空气。 Watson McDaniel的热元件疏水阀可提供多重压力等级、坚固的焊接不锈钢波纹管和各种孔口直径,使它们成为大多数应用的理想选择。

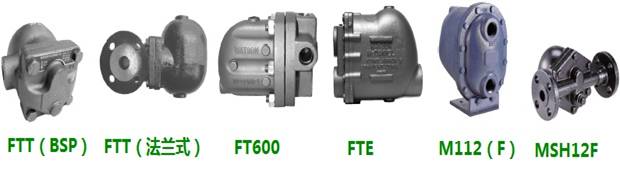

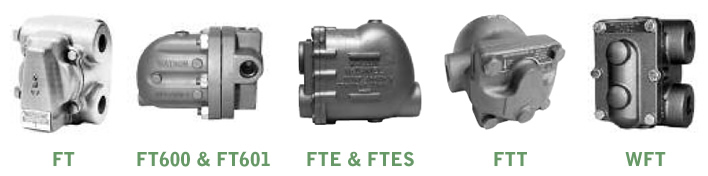

浮球热静力疏水阀


浮球热静力式疏水阀通过使用浮球及通过联动装置连接的阀塞从系统中排放冷凝水。此外, F&T疏水阀含有一个热静力排气阀,从系统中排除空气。因此,该系列疏水阀具有出色的空气排放能力,可以在系统开启瞬间迅速排空进入系统的空气。浮球热静力式蒸汽疏水阀是热交换设备排水的主要选择。

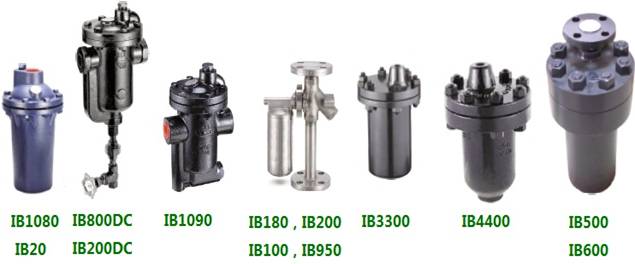

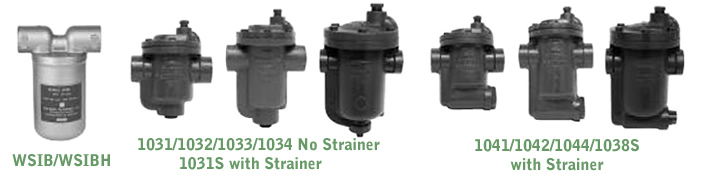

倒吊桶疏水阀

倒吊桶式疏水阀使用一个倒吊桶做为浮力装置,并且将其通过联动装置与阀塞连接在一起。冷凝水与蒸汽之间的密度差会产生浮力,倒吊桶在浮力的作用下控制阀门的开关。这种疏水阀主要应用于蒸汽主管线和蒸汽供应管线。由于其排空气能力不强,因此不适用于工艺应用。倒吊桶式疏水阀十分坚固,耐水锤,并且同样可以对抗系统中出现的污物和水垢。

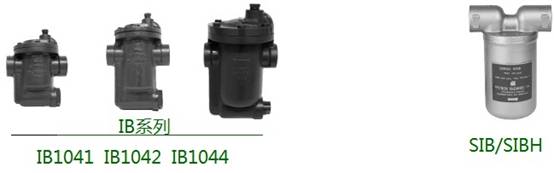

WSIB系列倒吊桶式疏水阀常用于蒸汽主管线和伴热管线。当用于过热蒸汽时,疏水阀前面应安装止回阀。典型应用于加热器,洗衣设备以及其他工艺设备,由于空气排放能力不强,更适合于启动较慢的场合。
IB系列钟罩式蒸汽疏水阀可以有多种尺寸和排量的选择。当用户过热蒸汽时,疏水阀前面应安装止回阀。小型号的疏水阀主要用于主管线与伴热管线,典型应用设备包括加热器,洗衣设备以及其他工艺设备,由于空气排放能力步枪,更适合于允许启动较慢的场合。大型号疏水阀主要用于工艺设备上。然而由于钟罩式疏水阀在空气排放能力方面的限制。F&T浮球热静力蒸汽疏水阀更具有竞争力。

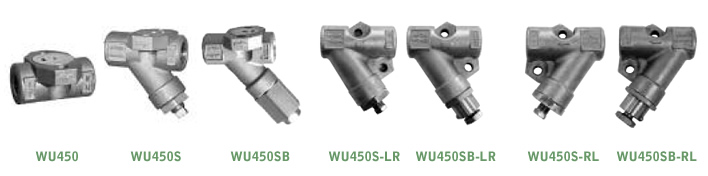

万用接头

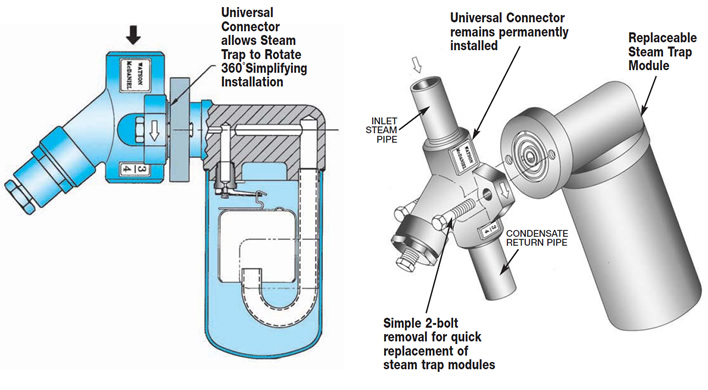

万用接头的使用在蒸汽系统中便于简单更换和维修。在管线中不必拆拧管道就可以拆卸和更换疏水阀。
万用接头永久螺纹或焊接在管道上,使用两个螺栓就可以简单并迅速地拆卸和更换疏水阀模块。万用接头疏水阀一般使用与化工厂,石油炼化厂,造纸厂和大多数其他工业领域。Watson McDaniel的WU450型号万用接头符合工业标准,并可以与其他厂家生产的疏水阀模块兼容使用。
Watson McDaniel 建议客户在任何一种工况中使用万用型疏水阀,尤其是在需要频繁更换和保养疏水阀的工况中。

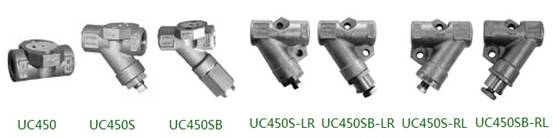

UC450 万用接头

UC450系列万用型在线连接头可用于蒸汽系统中需要对蒸汽疏水阀能够进行简单而又经济维修的场合。该系列万用型连接头用在蒸汽主管线和蒸汽供应管线的收集管线,伴热管线以及小型的工艺设备。这种工业化标准的两个螺栓孔式连接头通常用在化工厂,石化炼油厂,造纸。

万用接头疏水阀模块

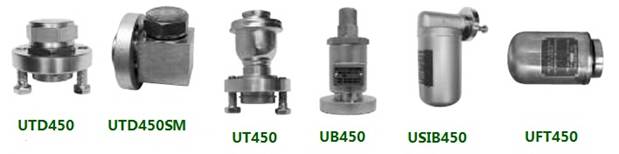

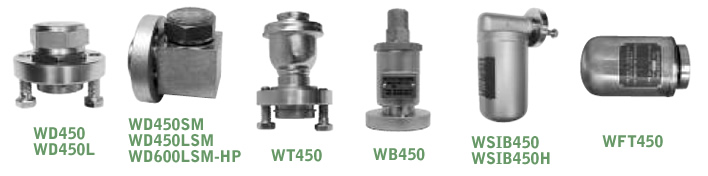

万用型疏水阀模块的设计是为了简便地安装和拆卸在永久固定在管线上的万用接头。Watson McDaniel生产以下6种疏水阀模块以满足各种工况的需要:
UTD450&UTD450L是顶装式热动力疏水阀。
UTD450SM,UTD450LSM & UTD450LSM-600 是侧装式热动力疏水阀。
UT450是热静力疏水阀。
UB450是双金属式疏水阀。
USIB450 & USIB450H是倒吊桶式疏水阀。

UFT450是浮球热静力式疏水阀。


医用疏水阀

医用疏水阀同时适用于CIP/SIP排水系统和其他多种过程容器的主管线疏水工况。每个型号都使用316L不锈钢材质并都可采用卡箍连接方式。



双金属疏水阀

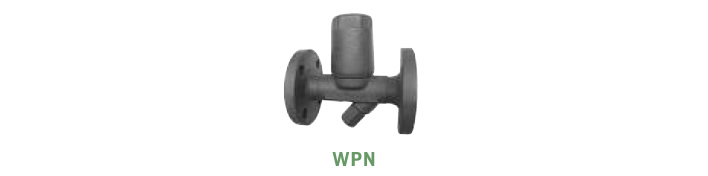

WPN系列双金属蒸汽疏水阀可用于蒸汽主管线、伴热管线和非关键工艺设备。该系列可用于可能出现冰冻的户外。双金属疏水阀会使一些冷凝水回流到系统中,因此只能应用于允许少量冷凝水回流的场合。



集合管

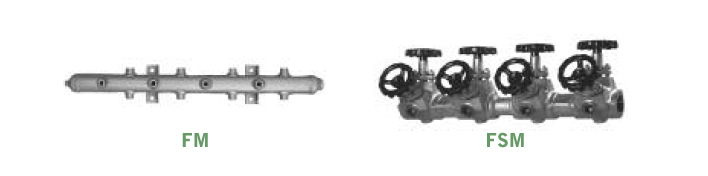

FM / FSM 集合管用于分配蒸汽到伴热系统和集结冷凝水。主要应用在化工厂、石化工业、纺织工业、橡胶工业和一般工业。集合管的应用不仅能缩短安装和维护的时间,还可以提供防冻保护。
